Druckereinhausung

Ermöglicht den Einsatz handelsüblicher Tintenstrahl- und Laserdrucker in einer reinen Umgebung

  • Druckereinhausung im Reinraum

Unverbindliche Anfrage stellen

Wie in jeder Fertigung werden auch in reinen Fertigungsumgebungen Ausdrucke benötigt. Handelsübliche Drucker geben jedoch während des Betriebes Unmengen von Partikeln an die Umgebung ab. In einem Reinraum kann dies negative Auswirkungen auf das Produkt oder den Prozess und dessen Qualität haben, weshalb ein Drucker bislang weit entfernt von der Prozesskette aufgestellt war. Um den Ausdruck nutzen zu können muss der Reinraum verlassen werden und es wird wertvolle Zeit zum Ent- und wieder Bekleiden verwandt.
Für diesen Fall hat COLANDIS eine Druckereinhausung entwickelt, die die Verwendung von handelsüblichen Druckern in einem Reinraum ermöglicht. Durch eine effektive Absaugung und eine anschließende Filterung der Drucker umströmenden Luft durch einen HEPA-Filter wird die Kontaminationsgefahr durch den Betrieb des Gerätes verhindert.

Funktionsweise einer Druckereinhausung

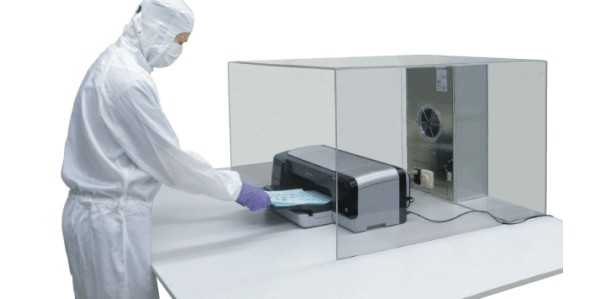

Während eines Druckvorganges werden, sowohl durch Relativbewegungen der Bauteile als auch durch das Aufbringen der Farbpigmente auf das Papier, luftgetragene Partikel an das direkte Umfeld des Druckers abgegeben. Eine individuell angepasste Einhausung aus PMMA begrenzt dieses kontaminierte Volumen zunächst einmal räumlich. Die integrierte Filterunit mit Schwebstofffilter H14 (optional auch feiner) an der Rückwand saugt die partikelbeladene Luft kontinuierlich aus der Einhausung heraus und gibt sie gefiltert an den umgebenen Reinraum zurück. Die Luftzufuhr erfolgt stets über die offene Front der Einhausung.

Vorteile einer Druckereinhausung

Jeder handelsübliche Drucker kann schnell und einfach in einer reinen Umgebung eingesetzt werden, ohne dabei luftgetragene Partikel an diese abzugeben. Das System ist robust und darauf ausgelegt unabhängig vom Aufstellort in einem Reinraum zu arbeiten.

Anwendungsbereiche

Die Druckereinhausung ist ausgelegt für den Einsatz in Reinräumen, welche laut DIN EN ISO 14644 einer Luftreinheit Klasse 3 zugeordnet werden können. Sonderanfertigungen für einen höheren Reinheitsanspruch sind aber prinzipiell möglich.

COLANDIS als Partner

Wir beraten Sie gerne persönlich und passen unsere Einhausung gerne auf Ihre Wünsche an. Weitere technische Informationen finden Sie in unserem Datenblatt.

Finden Sie Ihre passende Drucker-Einhausung mit unserem Konfigurator:

zum Konfigurator

oder stellen Sie eine unverbindliche Produktanfrage:

Unverbindliche Anfrage stellen

Daten

- Für Druckergröße bis ca. 850 x 750 x 550 (BxTxH in mm)

zum Konfigurator

Anwendungen

- Für den Einsatz handelsüblicher Drucker im Reinraum

Download

Holen Sie sich das Datenblatt

Datenblatt ansehen
